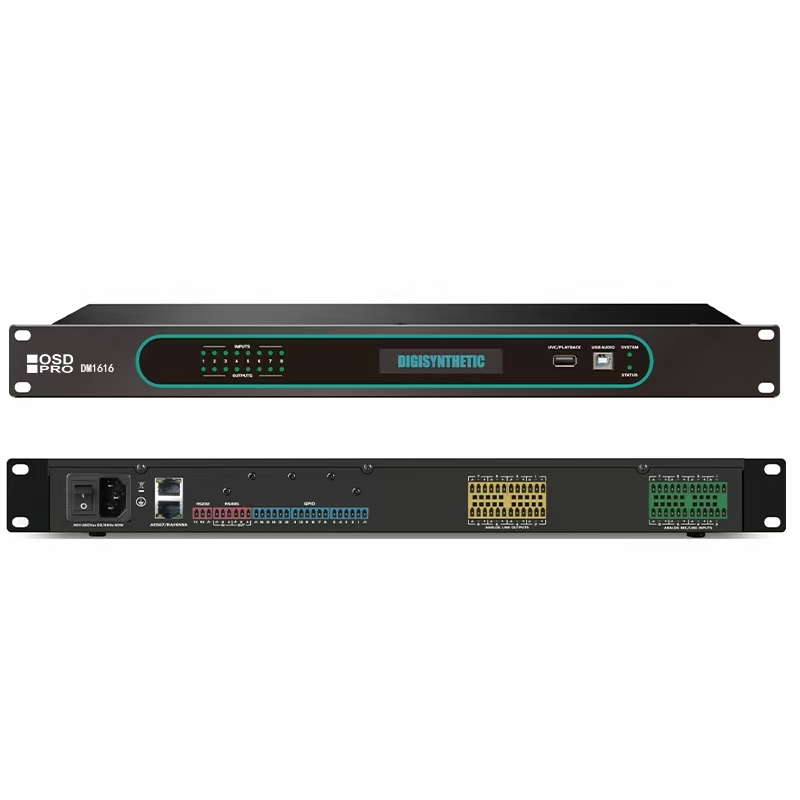

OSDPRO DM1616

OSDPRO DM1616数字网络音频处理器 集成8×8凤凰端子平衡模拟输入/输出（包含8通道 48V幻象电源）和8×8 AES67 IP音频通道（48/96kHz/24-bit），形成混合模拟-网络音频枢纽。配备用户可编程DSP库，支持5A算法实现声学回声消除（AEC）、自适应噪声抑制（ANS）和反馈控制（AFC），可在所有通道实现实时处理。双USB端口提 供UAC和USB音频支持，8个GPI和8 个GPO端口通过干接点或 RS-485协议实现与第三方系统的无缝集成。针对专业音频领域的大规模应用需求，16×16 AES67矩阵系统提供了 全面的音频接口解决方案。该系统配备8路平衡模拟输入和8路 AES67网络音频通道，其中8路独立可编程的48V幻象电源输 入可满足各类专业麦克风的供电需求。内置的增强型多核DSP引擎支持16个独立音频分区的精细化管理，并集成自适应混音 算法。系统采用先进的网络音频技术，实现亚毫秒级超低延迟 传输，同时支持PoE供电和可编程GPIO控制接口，为广播中心 、大型演出场馆及企业会议系统等专业应用场景提供稳定可靠的音频处理平台。该系统已通过EBU Tech 3382 Class A专业认证，确保符 合行业最高标准。

DSP功能：

反馈抑制， 16段EQ， 高低切，噪声门，扩展，压缩，延时

ANS 噪音消除，AGC自动增益，AEC回声消除，自动混音（门限式，增益共享式）

供电方式：双模供电，12VDC, 1.5A 适配器供电 、POE供电

技术参数特性:

采样率 :44.1/96kHz

网络延迟性能 :1 ~ 6 ms

比特深度 :16 / 24 / 32 bit

通道隔离度 :84 dB，A-weighted，re+4 dBu

频率响应特性 :±0.3 dB 20 Hz - 20 kHz

最大输入/输出电平 :14 dBu @ 1 kHz, THD+N ≤ 1%

动态范围 :110 dB, A-weighted ≥50 dB @ 1 kHz, re+4 dBu

话筒前置放大器增益 :0 / 15 / 20 / 24 dB

共模抑制比(CMRR) :≥50 dB @ 1 kHz, re+4 dBu

总谐波失真加噪声(THD+N) :0.005% @ re+4 dBu, A-weighted, 1 kHz 规格

模拟通道规格 :8 x 8 网络通道规格 :8 x 8

通道规格:16x 16

电源规格:100–240 V AC 50/60 Hz

幻象电源规格 :48V 10mA Ripple ≤10mV

模拟接口规格 :凤凰端子

网络接口规格 :1 Gbps

外形尺寸 :108 x 149 x 45 mm

净重:2.1KG
