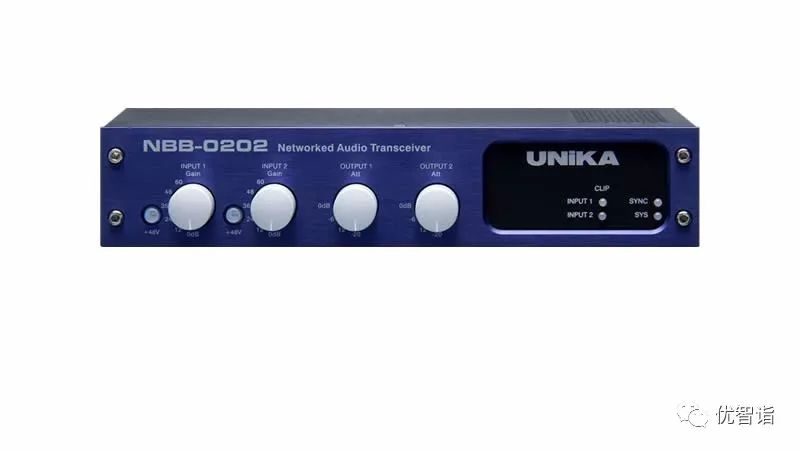

UNiKA NBB-0202 网路音频收发器
NBB-0202 网路音频收发器.符合 Dante 规范的音频收发器,可同时双向接收及传送音频讯号.在标准且成熟的网路线上串流音讯 (俗称 数位蛇).透过网路交换器即可轻易地建构及扩展音讯网路.採用无压缩的 24-bit PCM 编码,取样率支援到
.符合 Dante 规范的音频收发器,可同时双向接收及传送音频讯号
.在标准且成熟的网路线上串流音讯 (俗称 数位蛇)
.透过网路交换器即可轻易地建构及扩展音讯网路
.採用无压缩的 24-bit PCM 编码,取样率支援到 96KHz
.具 2 个 RJ-45 网路插孔使得串接网路音讯变得可行
.可由网路 PoE 供电或是外接 48V 供电
.每个声道都有各别的增益或衰减控制
.每个输入声道都有个别的幻象电源控制
.输入端具有能监测输入过载的破錶警示灯
.输入端採用可插 XLR 或 TRS/Phone 头的 Combo 插座
.透过 Dante Controller 软体做音讯路径及其它的装置设定
.随机附可锁上机柜的耳朵
OVERVIEW
NBB-0202 双向传送 2x2 音路的音频讯号到 Dante 音讯网路。它接受从 MIC 位准到 LINE 位准的宽范围音频位准,并具完全符合业界标准的 24dBu 输出能力。
NBB-0202 具有 2 个 RJ45 的网路插孔,可以让数台 NBB-0202 互相串接在同一个网路链结底下。另外,NBB-0202 可以直接透过网路 PoE 来供电,或者是透过一个外接的 48V 电源供应器来供电。
NBB-0202 採用 Audinate 公司的 Dante 網路技術做音訊傳輸。它完全相容於現有網路,所以在裝置佈局上有無限的彈性。它支援到 IEEE 802.3 Layer 3 的網路協定,所以可以讓你買市面上既有的網路交換器來建構你的音訊網路,或甚至直接運用你現有已經安裝好的網路來輕鬆傳輸串流音訊。更厲害的是每台 NBB-0202 都具備二個網路連接埠,使它具有讓你將數台 NBB-0202 串接在同一個網路鏈結 (network link) 的能力。再藉由網路交換器,這樣的串連能力在音訊網路的裝置佈局上可以衍生出極大的彈性及擴展力。
NBB-0202 和其它所有的 Dante 裝置間的音訊路徑指定都是透過裝有專用但免費的 Dante Controller 軟體來設定。再加上 Dante 虛擬音效卡(Virtual Soundcard) 軟體的話,你甚至可以將你電腦中的數位音頻工作站 (DAW) 軟體的聲音播到 NBB-0202 或是自 NBB-0202 收音到 DAW 中錄下。
NBB-0202 的音訊輸出及輸入介面完全符合專業音響的需求。音訊是以先進且無壓縮的24位元 PCM 來編碼。取樣率支援 44.1KHz、48KHz、96KHz。NBB-0202 的輸出特別經由高電平供電的輸出放大電路驅動,使得它的輸出可以達到 24dBu 的專業水準。除了有高驅動能力的輸出,NBB-0202 的所有的輸出皆備有衰減控制,使它也可以將音訊送給輸入範圍較窄的半專業音響裝置。NBB-0202 的輸入則是可以接受 MIC 位準到 LINE 位準的音訊,並且每個輸入都具備個別的增益控制及幻象電源開關。NBB-0202 的輸入還具有各別的破錶警示的指示燈,用來警示音控人員有輸入音訊有截波發生。

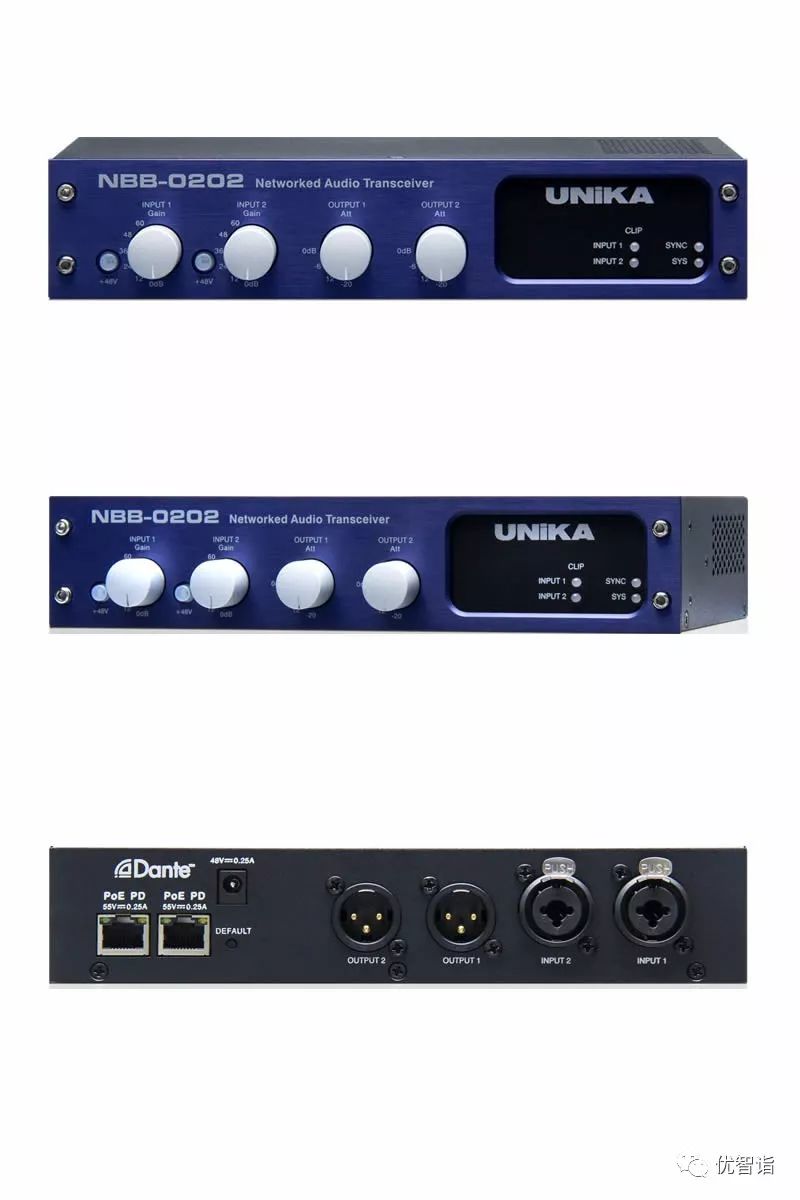

NBB-0202 被組裝成一個堅固金屬機盒,並鑲以典雅的面板。盒內並附有機櫃安裝套件,讓你可以將 NBB-0202 鎖在標準的 19" 機櫃上。
型号 | NBB-0202 | ||
---|---|---|---|
声道数 | 输入:x2 输出:x2 | ||
音频接头 | 输入:XLR/TRS Combo 输出:XLR | ||
音频位准 | 最大 24dBu | ||
破錶警示灯 | 输入:x2 | ||
增益/音量摈製 | 输入增益:60dB 旋钮 输出音量:-20dB 旋钮 | ||
+48V 幻象电压 | 输入:个别开关控制 | ||
数位参考位准 | 0dBFS @24dBu | ||
编码 | 无压缩 24-bit PCM | ||
取样率 | 44.1KHz / 48KHz / 96KHz | ||
网路 | x2 Gigabit RJ45 埠 | ||
网路组态模式 | 交换模式(又称 菊花链) | ||
音讯延迟 | < 2ms(典型值) | ||
音讯串流(flows) | x2(unicast + multicast) | ||
传输距离 | 100m(採用 Cat.5e 网路线时) | ||
频率响应 | 20Hz ~ 20KHz ±0.5dB | ||
讯躁比 | 输入:> 100dB @0dBFS 输出:> 110dB @0dBFS | ||
失真 + 杂讯 | 输入:< 0.003% @-10dBFS 输出:< 0.002% @-10dBFS | ||
动态范围 | 输入:> 100dB 输出:> 110dB | ||
串音 | 输入:< -100dB @10KHz 输出:< -120dB @10KHz | ||
外接电源输入 | 48VDC, 0.25A(额定) | ||
PoE 电源输入 | 55VDC, 0.25A(额定) | ||
功率消耗 | < 6瓦 | ||
工作温度 | 0 ~ 45℃ | ||
工作相对溼度 | 0 ~ 90% | ||
机构 | 金属机壳铝质面板 | ||
尺寸(高x宽x深) | 44mm x 220mm x 130mm | ||
淨重 | 840公克 |
以上资料如有变更,恕不另行通知。
以上的测试结果皆为没有任何加权的结果。
